涡流自热式旋转窑

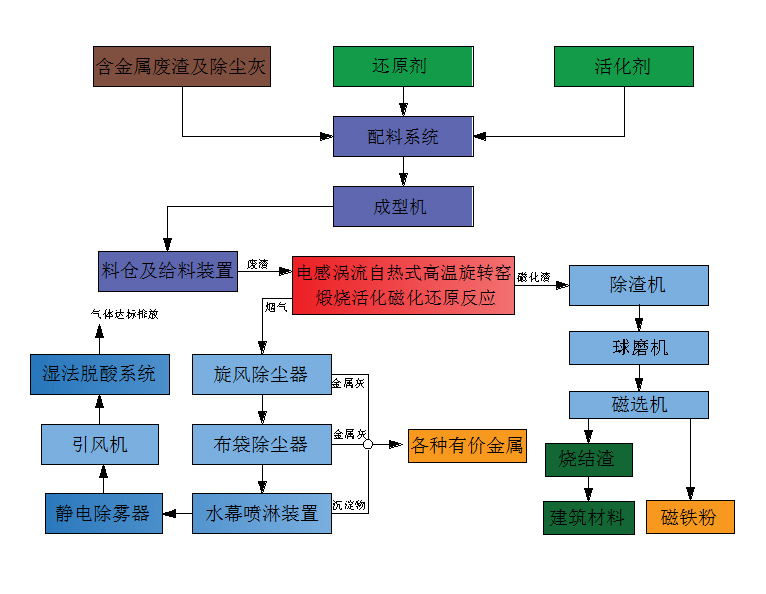

涡流自热式旋转窑设备生产流程图

工艺介绍：

　　将尾渣、尾矿、原矿及含金属废渣及除尘灰，通过添加活化剂和还原剂等配料后，送入电感涡流自热式高温旋转窑内，在窑内进行预热干燥、加热煅烧、活化、还原、磁化等一系列物理化学反应，磁化渣经换热冷却后从窑尾排出，再经过磨粉、磁选将金属与烧结渣分离后分别收集。废气中的各种有价金属，通过脉冲除尘器、水幕洗涤的方式收集。金属回收、烧结渣作为建筑材料的资源化过程。

技术特点：

　　· 以电为热源，属于国家提倡使用的清洁能源，烟气量极小。

　　· 电感涡流自热式，启炉速度快，30min可达到工艺要求温度。

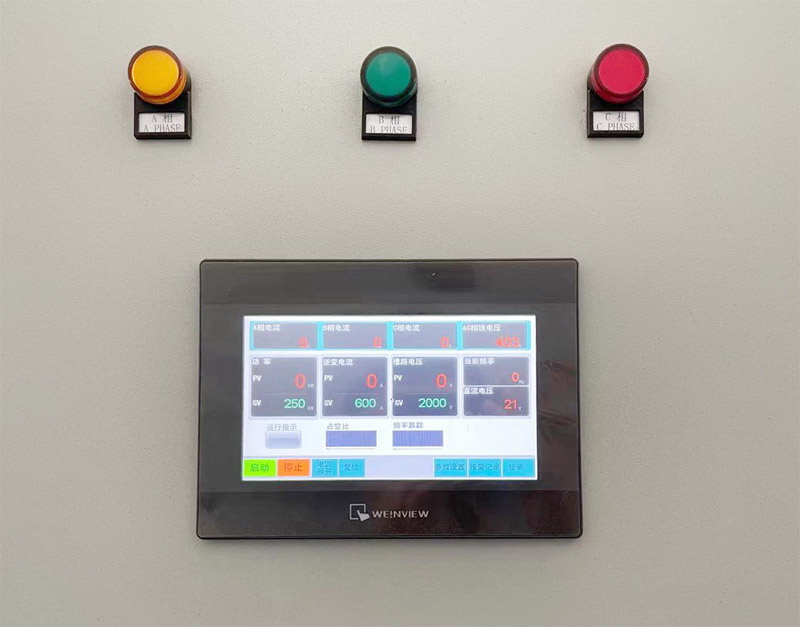

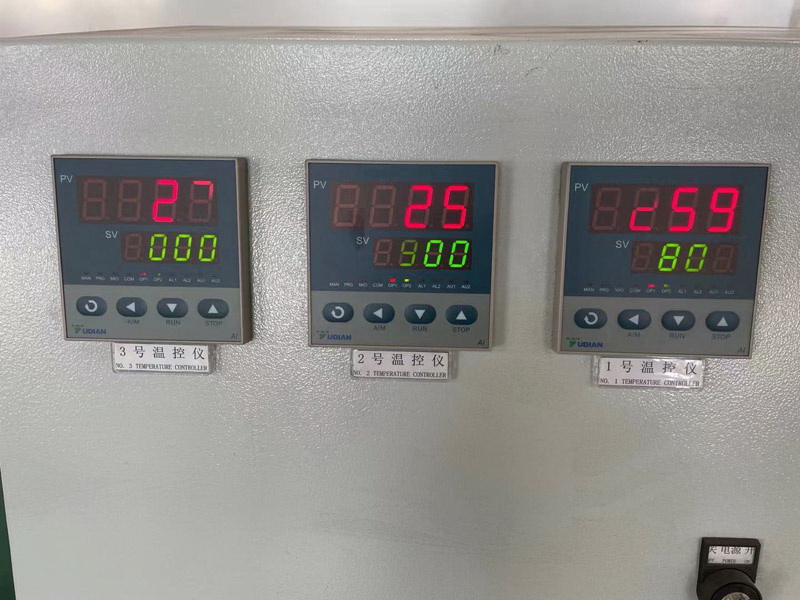

　　· PID无线测温闭环控制系统，控温精准，金属回收效率高。

　　· 1200型合金炉芯，工作温度1200℃ ，仍具有高强度、耐腐蚀特性。

　　· 模块化设计，组装方便，建设期短。

　　· 烟气逆流式设计，节能效果更突出。

　　· 可24小时连续工作，年运行时间>300天。

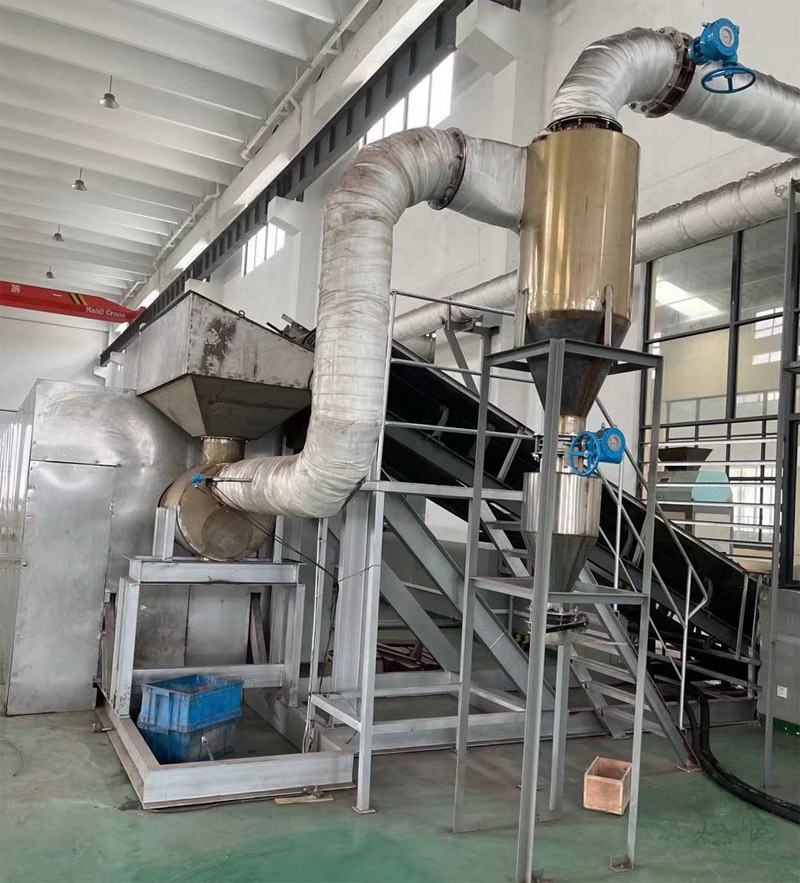

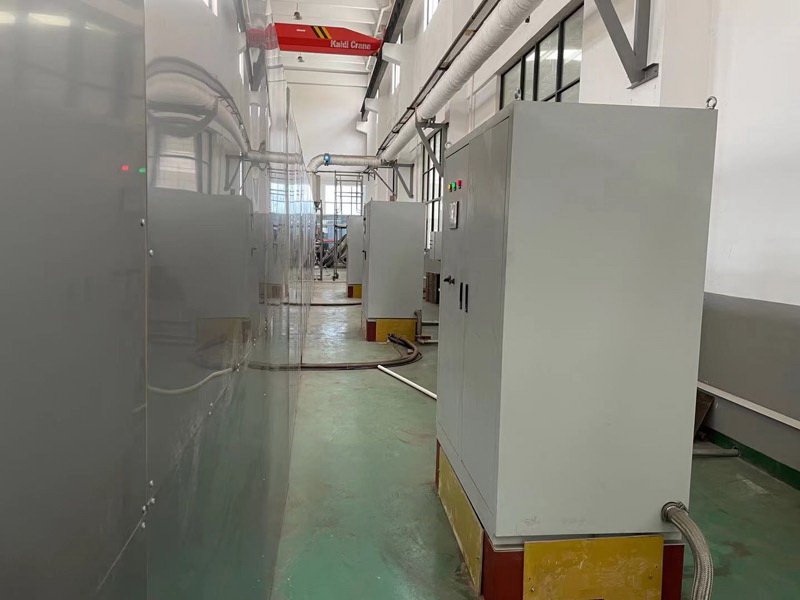

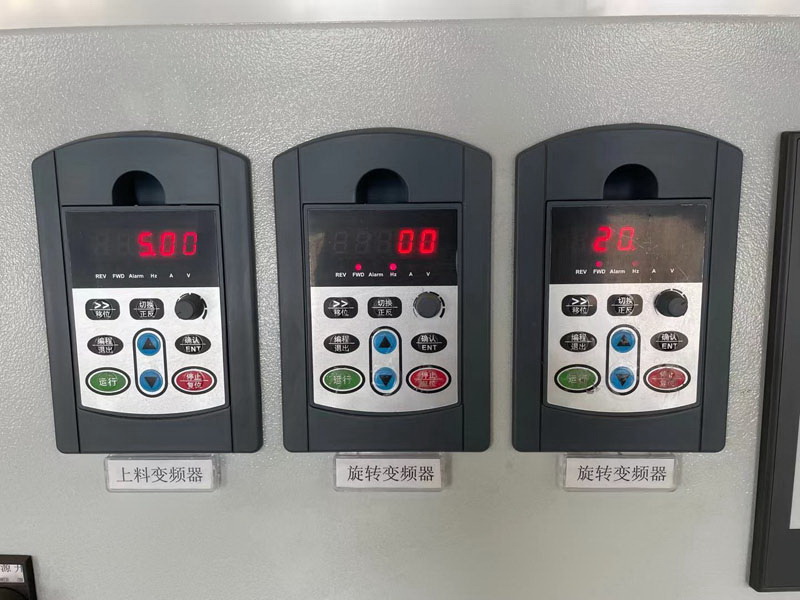

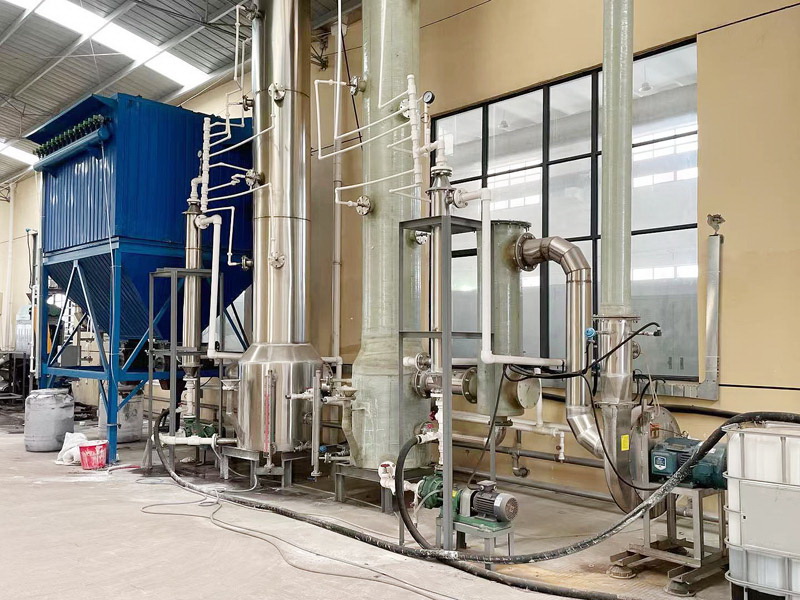

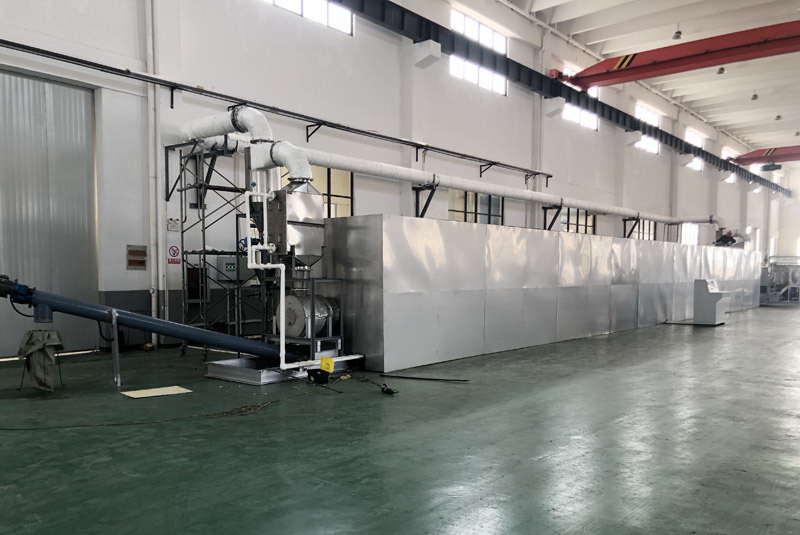

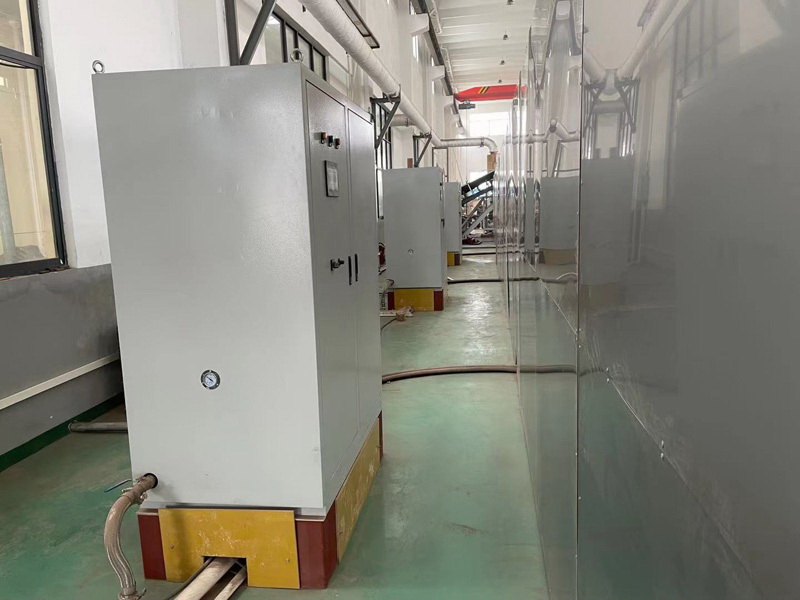

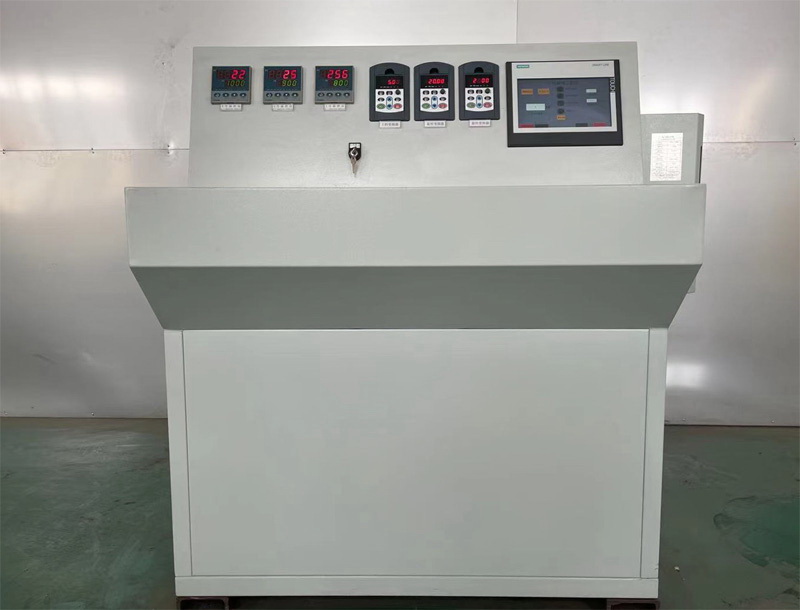

现场图片：

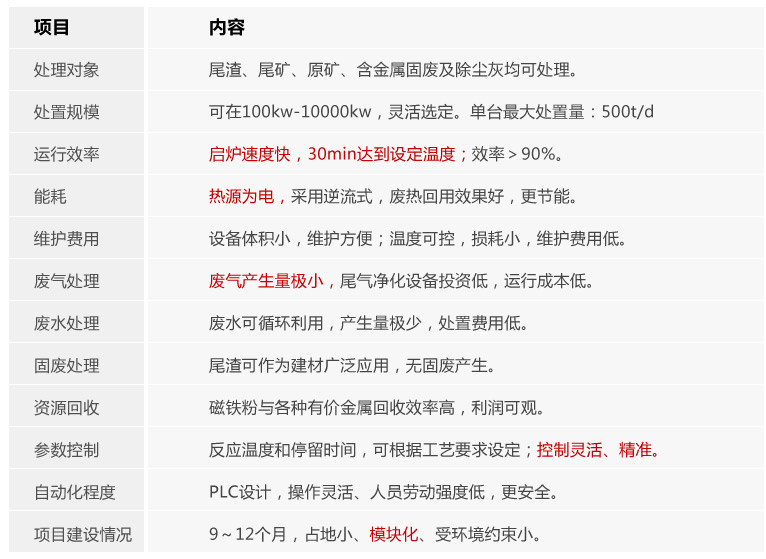

项目信息：

金属回收效率：

铅锌冶炼尾渣(铁矾渣)

Zn：93%;Ag：75%;In：90%;

Fe2O3转化为Fe3O4的转化率：88%。

黄金冶炼尾渣(氰化渣)

Au：93%;Ag：77%;Zn：90%;Pb：92%;

Fe2O3转化为Fe3O4的转化率：85%。

钢厂冶炼尾渣(高炉灰渣)

Zn：93%;Pb：98%;

Fe2O3转化为Fe3O4的转化率：87%。

硫酸冶炼尾渣(硫酸烧渣)

Au：95%;Ag：73%;

由Fe2O3转化为Fe3O4的转化率：88%。

有机污泥(市政污泥)

Pb：99%;Ni：87%;Zn：93%

80%含水污泥经干燥焚烧后减量率：95%。

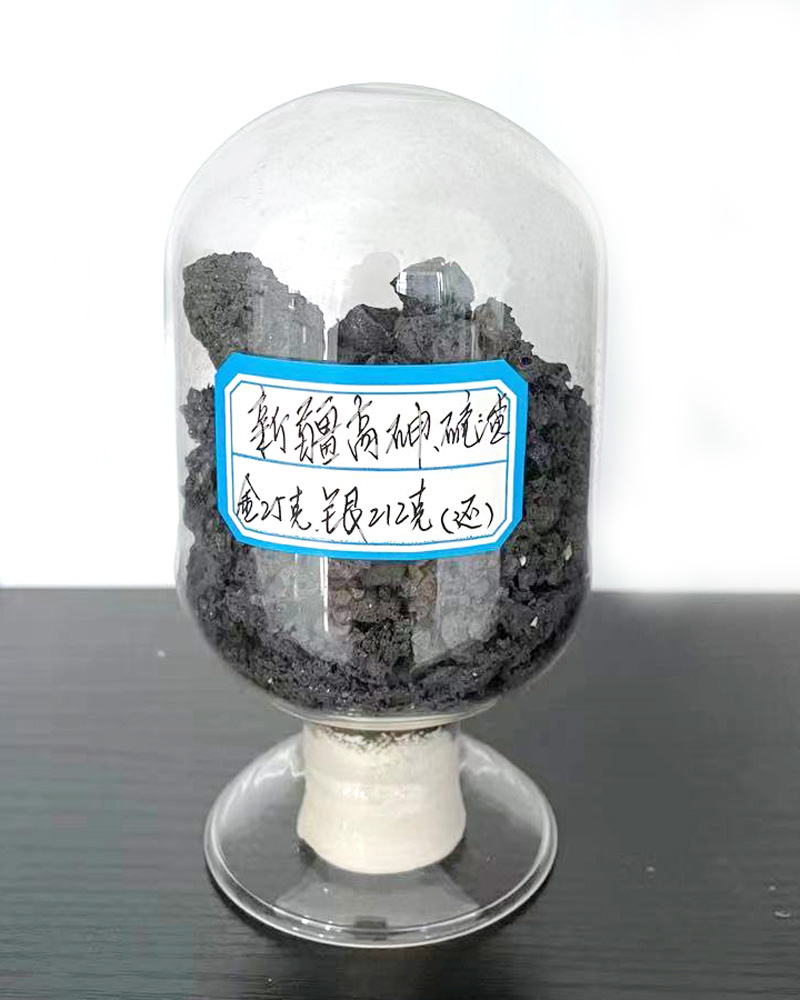

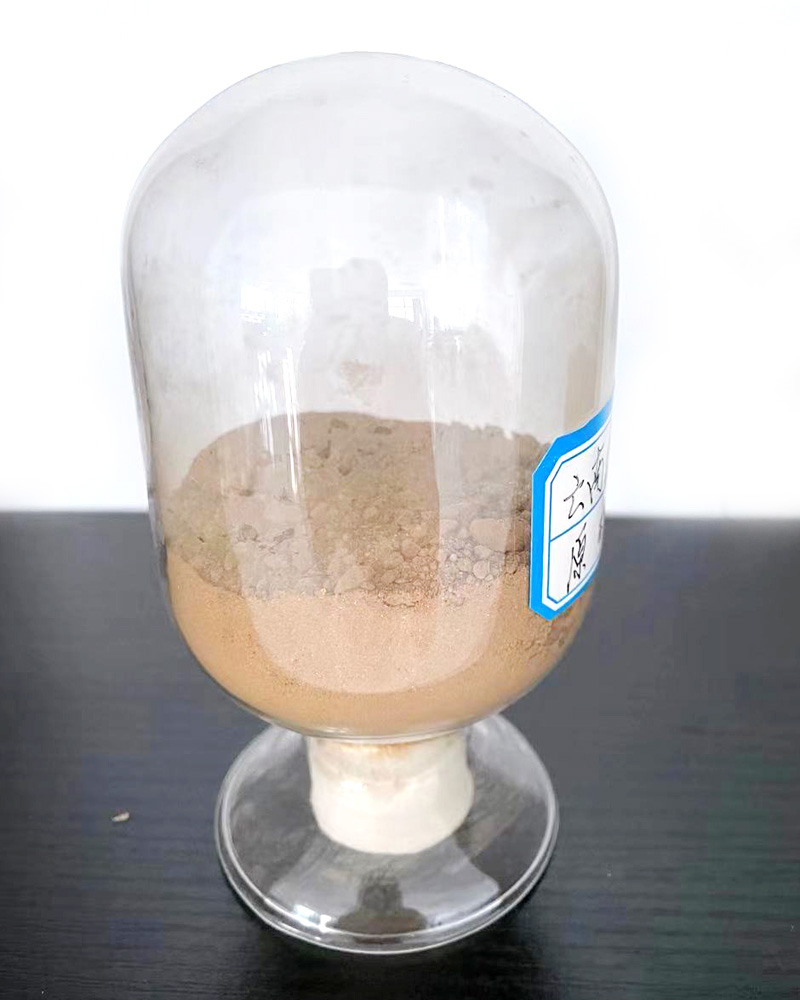

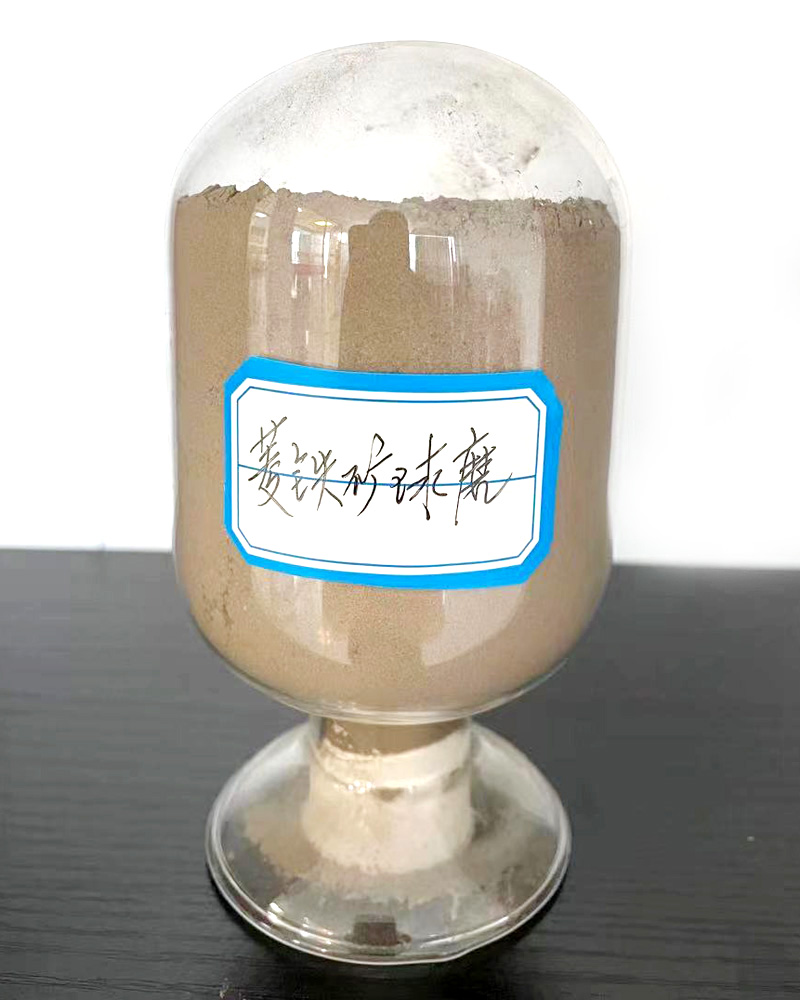

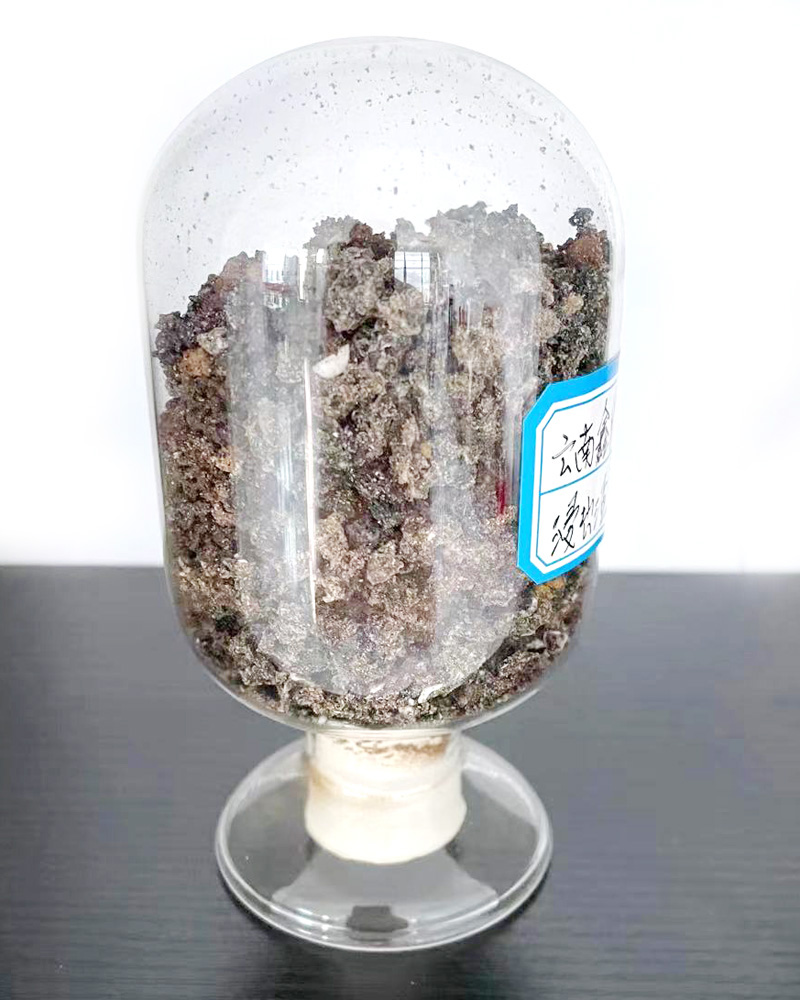

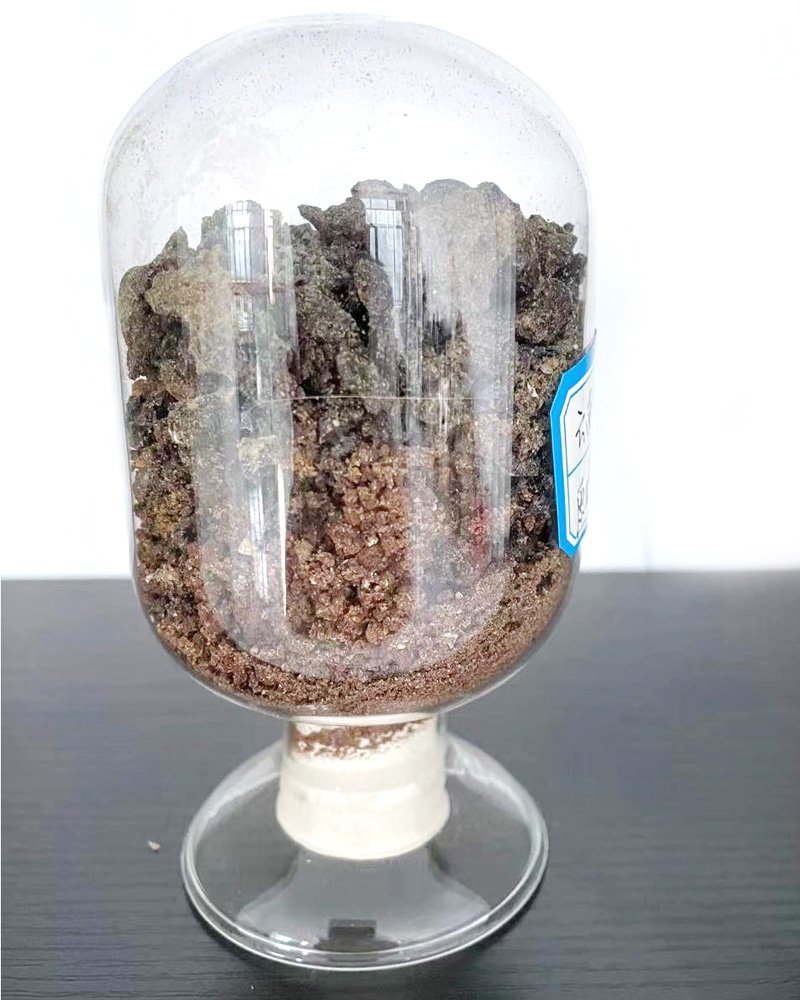

样品展示：

•

  高温烧结还原后样品 (1)

•

  高温烧结还原后样品 (2)

•

  浸出渣铅锌

•

  菱铁矿原矿

•

  铅锌原矿

•

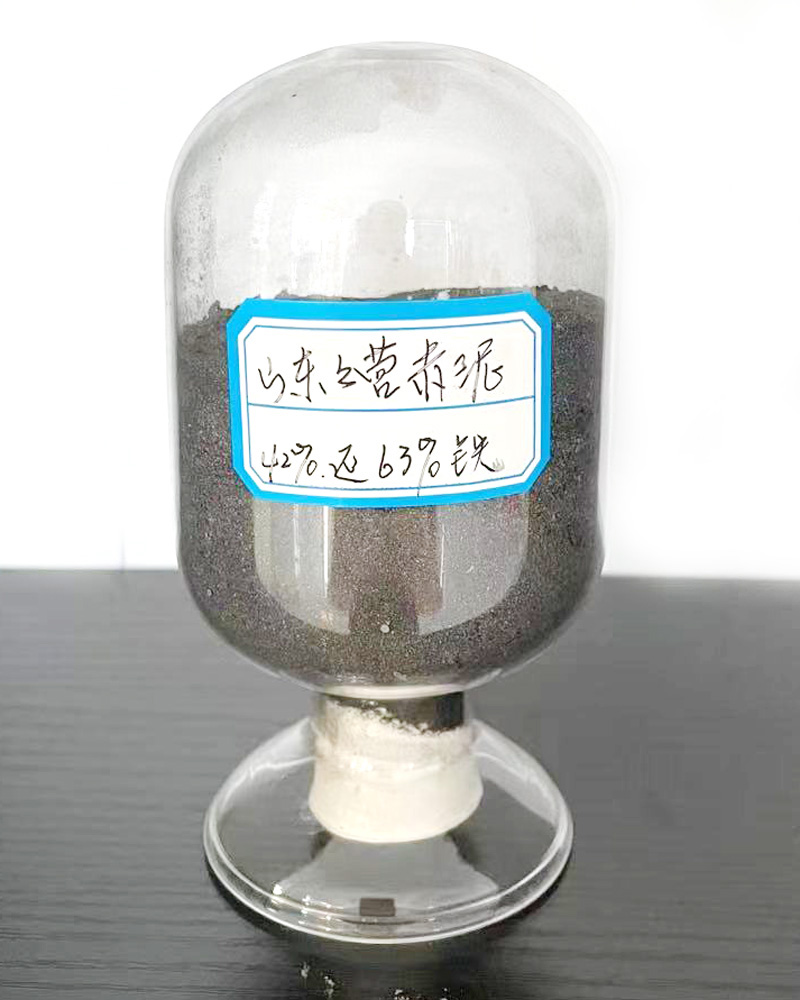

  山东东营赤泥还原铁

•

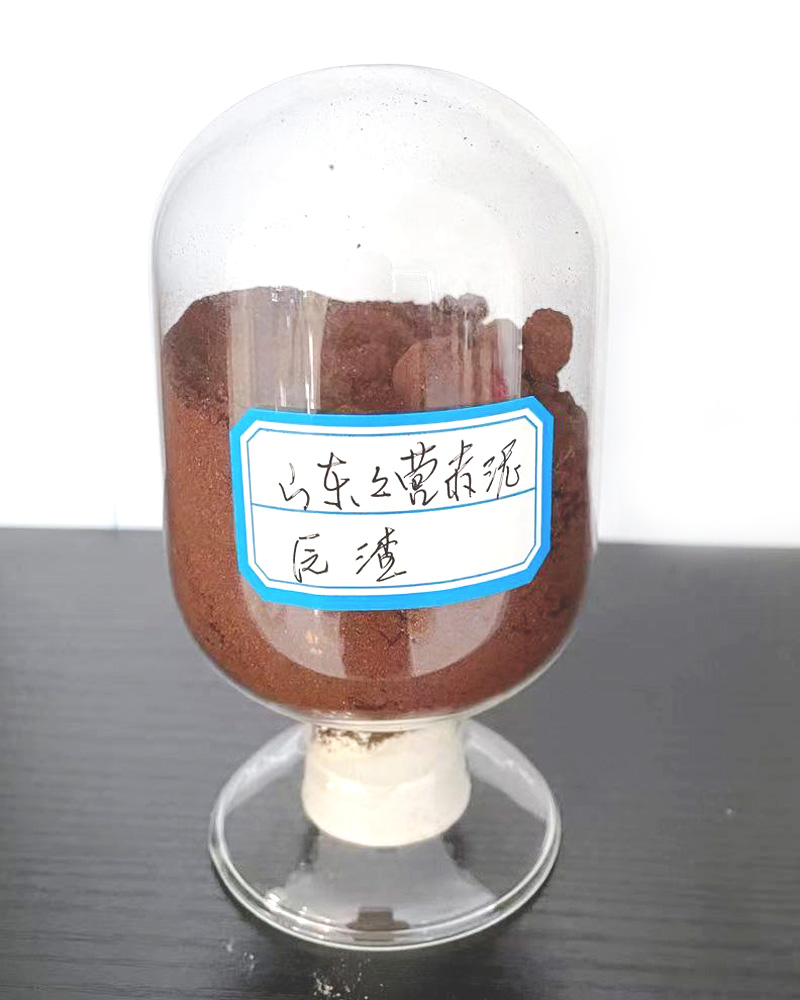

  山东东营赤泥原渣

•

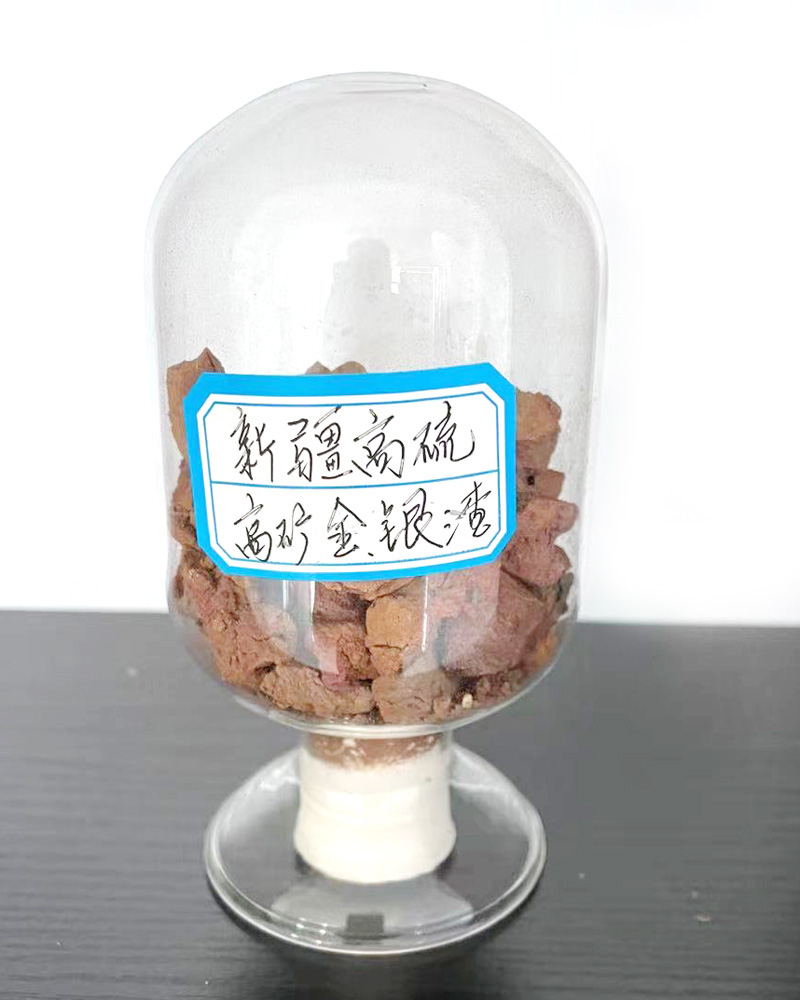

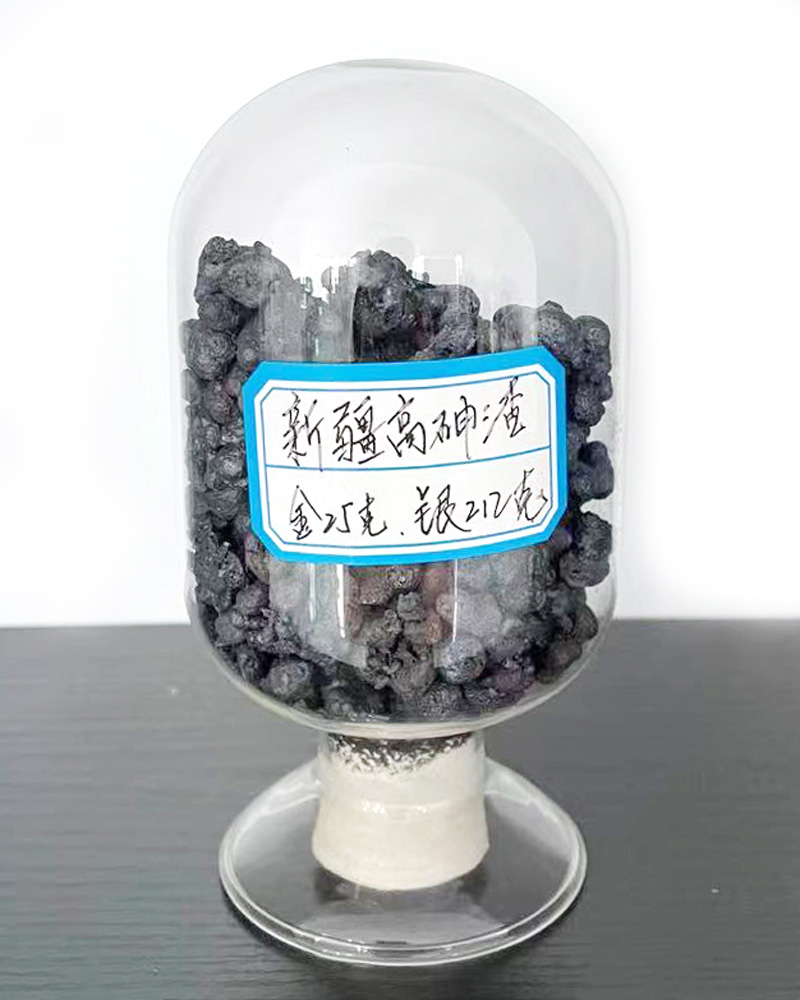

  新疆高硫金银原矿渣

•

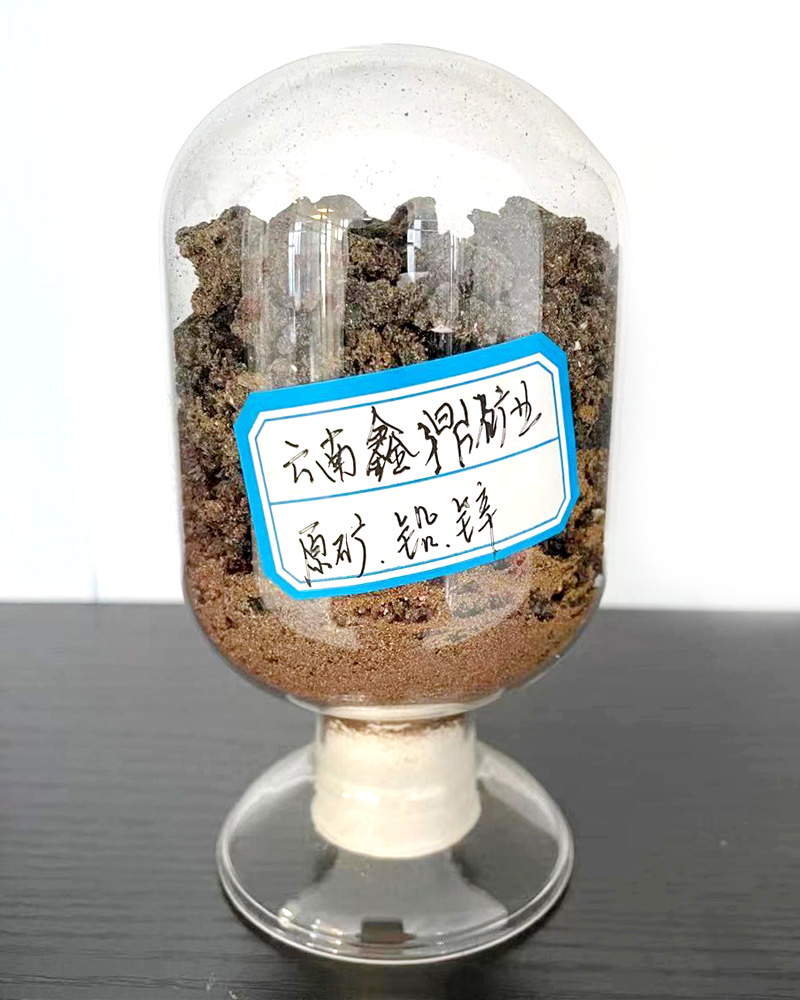

  原矿铅锌

•

  原矿样 (2)

试验报告：

• 煜工环保钒钛磁铁矿样品试验报告

• 煜工环保高硫砷金银渣样品试验报告

• 煜工环保菱铁矿样品试验报告

• 煜工环保铝厂赤泥样品试验报告

• 煜工环保油田污泥样品试验报告

• 煜工环保原矿浸出渣样品试验报告
